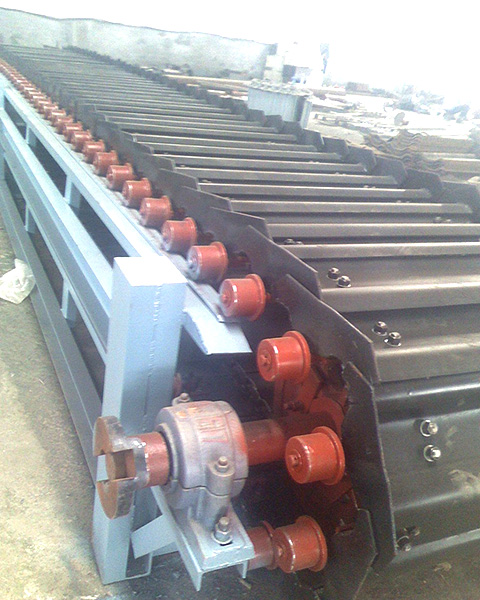

BLQ環鏈板式輸送機概述：
BLQ環鏈板式輸送機（簡稱鏈板機），是在B系列中型板式給料機基礎上改進設計的。鏈板機的主動鏈輪與改向鏈輪之間，環繞兩條環鏈，用鏈鉤與L型輸料槽聯結，驅動裝置將動力傳動鏈輪，帶動環鏈和輸料槽運行，達到輸送物料之目的。
鏈板機是輸送設備，也可用于輸送其它散狀、塊粒狀、塊狀物料、已廣泛用于建材、治金、礦山等待業的物料輸送。
二、BLQ環鏈板式輸送機特點：
鏈板機結構設計合理，使用性能好，運行阻力小，易損零件少，操作安全，維修方便，運行可靠，使用壽命長。鏈板機可水平或傾角<30°安裝，傾斜安裝時，配有棘輪逆止機構。
三、BLQ環鏈板式輸送機主要結構：
鏈板機由頭部機架、頭部護罩、主動鏈輪組、輸料裝置、中部機架、尾部機架、改向鏈輪組，下托輪組、上托輪組和驅動裝置組成。
驅動裝置由YTC齒輪減速電動機、柱銷聯軸器、JZQ減速機、驅動底座組成。分右裝和左裝兩種，從機尾向輸送方向看，驅動裝置在右側為右裝，在左側為左裝。
鏈輪采用組裝式結構，由鑄鋼鏈輪圈與鏈輪芯用螺栓聯結組合，耐磨性能強，便于拆卸安裝。主動鏈輪采用窩眼鏈輪圈，防止環鏈運行中滑動。
注意事項：
1、此設備主要用于輸送磨損強，溫度高的物料。
2、動力裝置在鏈板機頭部、左、右裝可變動。
3、輸送速度以8～10m/min為宜，太低影響輸送量，太高噪音大，磨損增大。且BLQⅡ800、BLQⅡ1000適宜輸送堆密度較小的物料。
4、此型號鏈板式環鏈輸送機適宜輸送距離30米以內。
三、BLQ環鏈板式輸送機技術參數：
四、BLQ環鏈板式輸送機結構示意圖：
|
